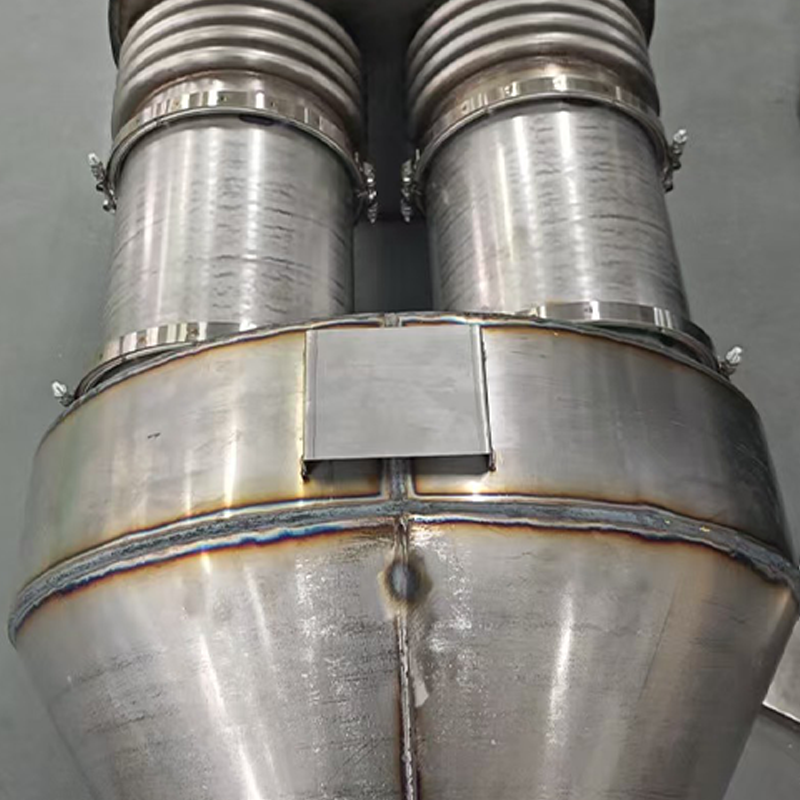

Un convertidor catalítico de tres vías para grupos electrógenos de tamaño mediano es un sistema optimizado para mayores caudales de escape y horas de funcionamiento más prolongadas. En comparación con los grupos electrógenos pequeños, las unidades de tamaño mediano tienen mayores requisitos de potencia, tiempo de funcionamiento y confiabilidad. Por lo tanto, el diseño, la selección y el mantenimiento de sus convertidores catalíticos de tres vías también tienen sus propias características distintivas.
1. Explicación detallada del diseño central y parámetros técnicos
Un convertidor catalítico de tres vías para grupos electrógenos de tamaño mediano es un sistema optimizado para mayores caudales de escape y horas de funcionamiento más prolongadas.
（1）

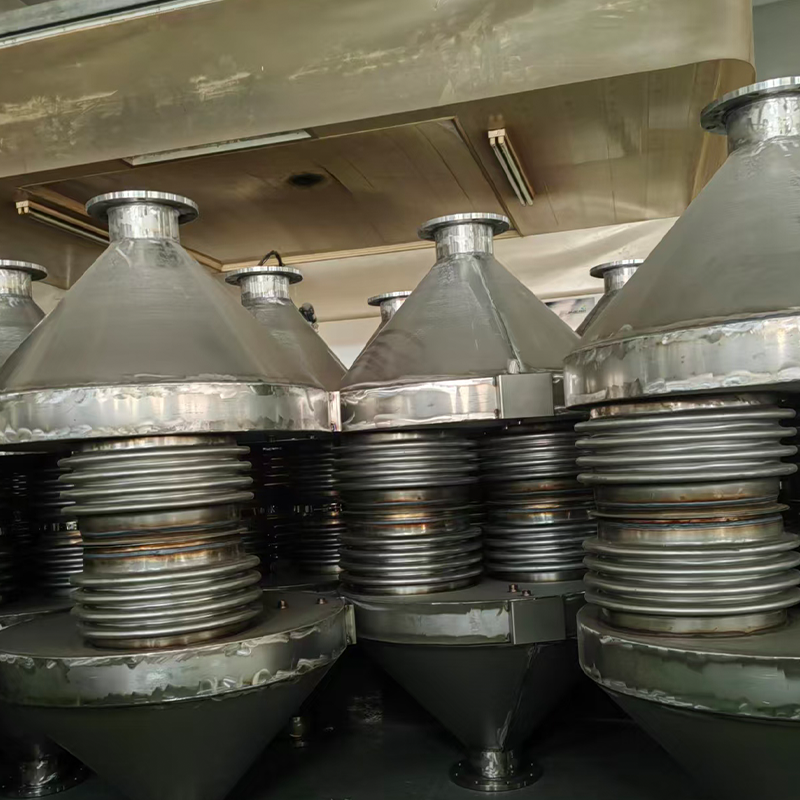

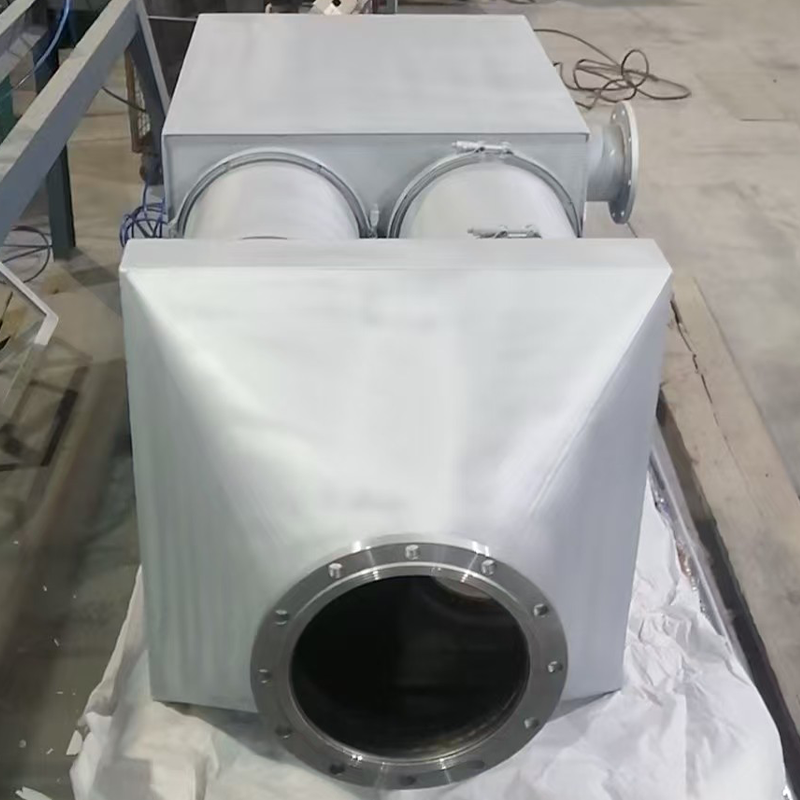

| Componente | Detalles del material y proceso | Consideraciones sobre funciones y diseño |
| Sustrato catalizador | Material: Cerámica cordierita o metal Fe-Cr-Al. Densidad celular: 300–400 CPSI, logrando un equilibrio óptimo entre contrapresión y eficiencia. Dimensiones: Mayor diámetro y longitud para soportar un mayor flujo de escape. Los sustratos metálicos se utilizan en aplicaciones con fuertes vibraciones o donde se requiere un apagado rápido de la luz; Los sustratos cerámicos ofrecen una mejor rentabilidad. | El volumen del sustrato debe adaptarse con precisión a la cilindrada del motor. |
| Washcoat (recubrimiento activo) | Metales preciosos: Platino, rodio y paladio con una carga total de 2–8 g/L; formulaciones optimizadas para motores de gas o gasolina. Aditivos: Solución sólida de ceria y circonio de alta proporción (10–20%) para soportar fluctuaciones más amplias de la relación aire-combustible. | La capacidad de almacenamiento de oxígeno es fundamental para amortiguar los cambios de AFR durante las variaciones de carga de los motores de tamaño mediano. El recubrimiento debe tener una alta estabilidad térmica para soportar un funcionamiento a alta temperatura y larga duración. |
| Vivienda y encapsulación | Material: acero inoxidable 409 o 304, 2–4 mm de espesor. Estera: Estera de fibra cerámica de alto rendimiento, moldeada para una fuerza de sujeción y sellado uniformes. Soldadura mejorada y estructura de brida para soportar pulsos de escape más fuertes y peso del sistema. | La encapsulación confiable es esencial para una larga vida útil y para evitar el movimiento o daño del sustrato. |
| Aislamiento y seguridad | Carcasa con camisa de doble capa o envoltura de fibra cerámica. La temperatura de la superficie normalmente se controla por debajo de 60°C por seguridad. | Cumple con los estándares de seguridad de la sala de máquinas, protege al personal y evita el sobrecalentamiento de los equipos cercanos. |
（2）
| Indicador de rendimiento | Rango típico para unidades de tamaño mediano | Descripción |
| Temperatura de apagado | 250°C – 300°C | Similar a los grupos electrógenos pequeños, aunque una masa térmica mayor puede requerir un tiempo de calentamiento ligeramente más largo. |
| Ventana operativa óptima | 400°C – 800°C | Rango de conversión de alta eficiencia; el diseño debe garantizar que la temperatura de escape se mantenga en esta zona en condiciones de carga comunes. |
| Temperatura máxima tolerable | 950°C – 1000°C (corta duración) | Requisitos más elevados que las unidades pequeñas para manejar posibles condiciones operativas anormales. |
| Eficiencia de conversión | CO: >92%, HC: >90%, NOx: >85% | Medidos bajo una temperatura de funcionamiento óptima y una relación aire-combustible casi estequiométrica, los estándares regulatorios son más estrictos. |
| Contrapresión de escape | < 3,0 – 4,0 kPa (inicial) | La contrapresión debe permanecer por debajo del límite del fabricante del motor para evitar impactos en la potencia de salida y el consumo de combustible. |
2. Guía de selección precisa: basada en el tipo de combustible y el escenario de aplicación
Los grupos electrógenos de tamaño mediano implican mayores costos de inversión y operación, por lo que es esencial una selección precisa.
（1）Selección por tipo de combustible (principio primario)
Conjuntos de generadores de gas/gasolina:
Utilice convertidores catalíticos de tres vías (TWC) estándar.
Requisito clave: El motor debe estar equipado con un sensor de oxígeno y un sistema de control electrónico de circuito cerrado capaz de mantener la relación aire–combustible dentro de una ventana estrecha alrededor de la relación estequiométrica (~14,7:1). Para motores más antiguos controlados mecánicamente, se debe agregar un módulo de control de relación aire–combustible; de lo contrario, el TWC no puede funcionar correctamente.
Conjuntos de generadores diésel: ¡Nota importante!
Los TWC estándar no son adecuados. Las características de escape y partículas ricas en oxígeno de los motores diésel hacen que los TWC sean ineficaces.
Configuración correcta de postratamiento: Catalizador de oxidación diésel (DOC) Filtro de partículas diésel (DPF) Sistema SCR. Se debe seleccionar un conjunto de postratamiento integrado que incorpore estas tecnologías.
（2）Selección por escenario de aplicación (determina la vida útil y el costo total)
Potencia de respaldo (tiempo de ejecución anual < 500 horas):
Enfoque: Alta eficiencia de conversión inicial para cumplir con los estándares de emisiones.
Estrategia: Se pueden elegir catalizadores de sustrato cerámico rentables, con un énfasis ligeramente reducido en la durabilidad térmica extrema a largo plazo.
Potencia máxima/continua (tiempo de ejecución anual > 500 horas u funcionamiento continuo):
Enfoque: Alta durabilidad, confiabilidad y bajo mantenimiento.
Estrategia:
Prefiera sustratos metálicos para una mejor resistencia al choque térmico y a la vibración mecánica.
Mayor carga de metales preciosos y tecnologías avanzadas de capas de lavado para resistir la sinterización y el envenenamiento durante operaciones de larga duración.
Carcasas más gruesas y conexiones más robustas para soportar fatiga térmica y estrés mecánico a largo plazo.
3. Operación, mantenimiento y solución de problemas
Las paradas no planificadas de grupos electrógenos de tamaño mediano son costosas; por lo tanto, su funcionamiento y mantenimiento adecuados son esenciales.
（1）Directrices operativas
Calidad del combustible: Se debe utilizar gas o gasolina con contenido ultrabajo de azufre. El azufre es el principal asesino de los convertidores catalíticos.
Salud del motor: Asegúrese de que el motor esté en buenas condiciones. La quema de aceite, una falla de encendido o un mal funcionamiento del inyector pueden permitir que depósitos de combustible y carbono no quemados ingresen al catalizador, causando un bloqueo irreversible y sinterización.
Evite el funcionamiento a baja temperatura: evite el funcionamiento prolongado con baja carga para evitar que el catalizador funcione a bajas temperaturas, lo que puede provocar que los contaminantes se condensen y envenenen el catalizador.
（2）
| Fenómeno | Posible causa | Solución y prevención |
| Pérdida significativa de potencia del motor | Bloqueo del catalizador o del silenciador aguas abajo que causa contrapresión excesiva | Controle la contrapresión utilizando un manómetro o sensor de tubo en U. Limpie o reemplace periódicamente. |
| Fallo en la prueba de emisiones | Envenenamiento del catalizador o sinterización a alta temperatura que provoca desactivación | Diagnosticar utilizando un analizador de gases de escape. La prevención es clave: utilice combustible calificado y evite fallas en el motor. |
| La carcasa del catalizador brilla de color rojo o se deforma | Fallo grave del motor (p. ej., fallo de encendido) que provoca postcombustión dentro del catalizador | ¡Realice una parada de emergencia! Repare la falla del motor raíz y reemplace el catalizador dañado. |
| Ruido metálico anormal | Rotura interna del sustrato o deterioro de la estera | Reemplace el catalizador. Verifique si hay vibración excesiva del motor y asegúrese de que los soportes estén seguros. |
（3）Programa de inspección recomendado (para grupos electrógenos de potencia principal):
Diariamente/semanalmente: inspeccione visualmente la carcasa para detectar decoloración por sobrecalentamiento, ruido anormal o fugas.
Mensual (~500 horas): Verifique la estanqueidad de los soportes de montaje y las conexiones de las bridas.
Cada seis meses (~3000 horas): Mida la contrapresión de escape antes y después del catalizador.
Anualmente / Según lo exige la normativa: Realice pruebas de emisiones utilizando un analizador de escape portátil para evaluar el rendimiento del catalizador.
