Estructura central y proceso de fabricación
1. Material del sustrato
Material base: Normalmente está hecho de una lámina de aleación Fe-Cr-Al (hierro, cromo y aluminio), una aleación especializada resistente a altas temperaturas.
Propiedades clave:
Resistencia a la oxidación a alta temperatura: a temperaturas elevadas, la superficie de la aleación forma una densa película protectora de α-alúmina (α-Al₂O₃) que evita una mayor oxidación y corrosión del sustrato.
Excelente resistencia al calor: el material puede soportar una exposición prolongada a temperaturas superiores a 1000°C.
Coeficiente de expansión térmica controlada: al agregar elementos de aleación traza, el coeficiente de expansión térmica se puede ajustar para mejorar la estabilidad estructural.
2. Proceso de fabricación
Procesamiento de láminas: La lámina de aleación Fe-Cr-Al se lamina hasta el espesor requerido, normalmente entre 0,03 mm y 0,08 mm.

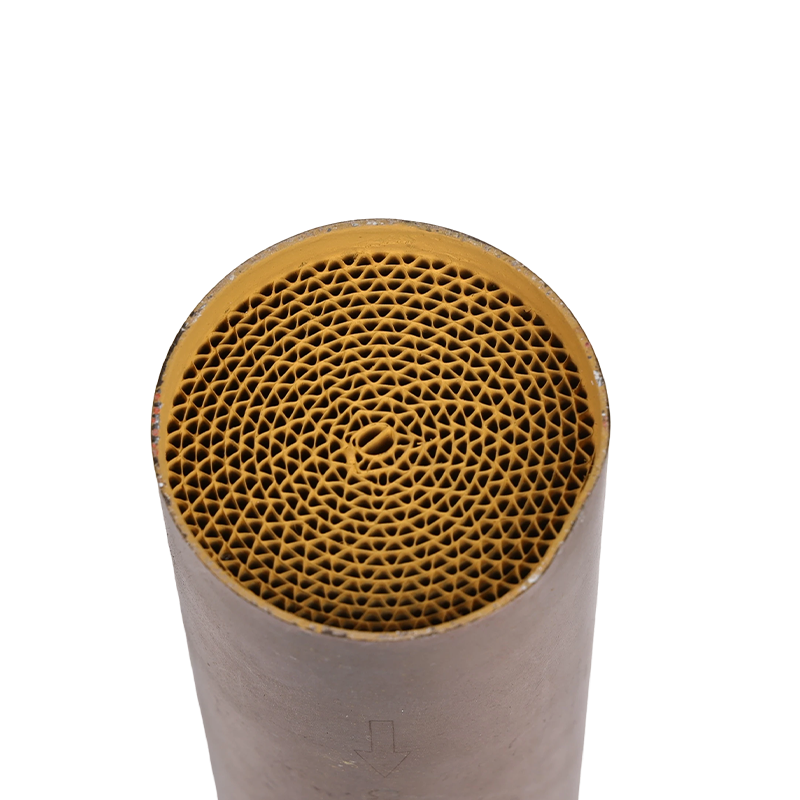

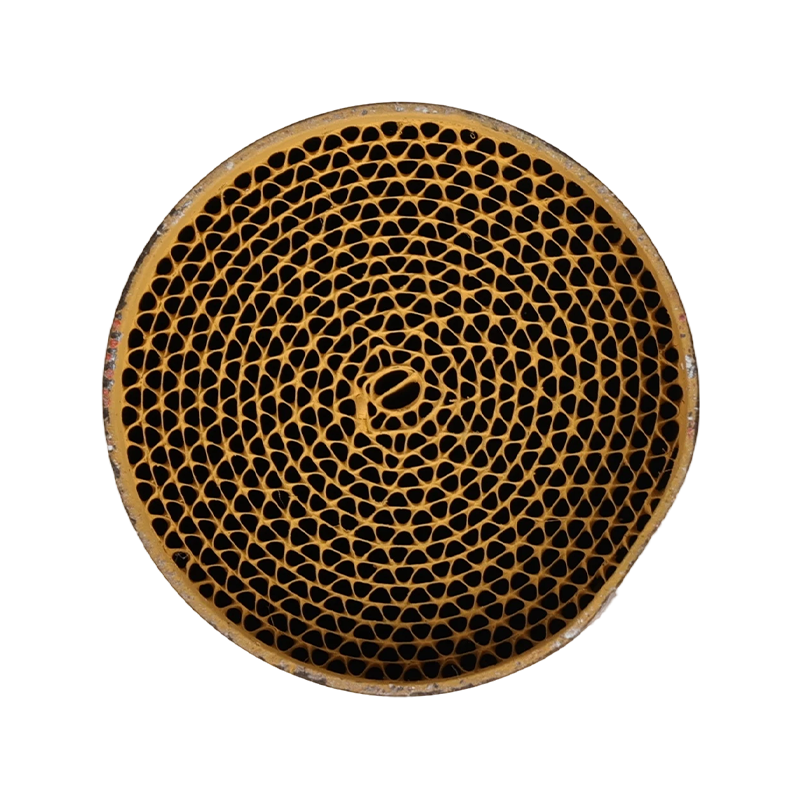

Formación y soldadura: La lámina se moldea alternativamente en capas corrugadas y planas, luego se enrolla en estructuras cilíndricas u ovaladas. Los puntos de contacto se unen mediante soldadura fuerte a alta temperatura, formando un robusto monolito en forma de panal con numerosos canales paralelos.
Aplicación del recubrimiento: Debido a que la superficie metálica es lisa y químicamente inerte, la adhesión directa del recubrimiento es difícil. Por lo tanto, la superficie de la lámina se somete a un pretratamiento —comúnmente oxidación a alta temperatura o chorro de arena— para crear una superficie microscópicamente rugosa. Alternativamente, se puede preformar una capa aluminizada para mejorar la adhesión de la capa de capa de lavado.
Ventajas destacadas de los sustratos metálicos
En comparación con los sustratos cerámicos de cordierita tradicionales, los sustratos metálicos ofrecen las siguientes ventajas notables:
1. Resistencia mecánica excepcional y resistencia al impacto
Ventaja: A diferencia de la cerámica, los sustratos metálicos no se agrietan bajo vibración, estrés térmico o impacto físico, lo que garantiza un alto nivel de confiabilidad.
Aplicación: Ideal para entornos operativos hostiles como motocicletas, vehículos todoterreno y maquinaria de construcción.
2. Espesor de pared extremadamente fino y baja masa térmica
Espesor de la pared: Las láminas metálicas pueden ser tan delgadas como 0,03 mm, mientras que los sustratos cerámicos suelen tener espesores de pared de 0,1–0,15 mm.
Ventajas:
Baja contrapresión: las paredes más delgadas proporcionan un flujo de escape más suave y una menor resistencia, lo que beneficia la potencia del motor.
Apagado rápido: debido a la baja masa térmica y al rápido calentamiento de las delgadas paredes metálicas, el catalizador puede alcanzar la temperatura de apagado en cuestión de segundos después de un arranque en frío. Esta característica es crucial para reducir las emisiones durante la fase de arranque en frío —el período más crítico para el control de emisiones.
3. Excelente conductividad térmica
Ventaja: El calor puede transferirse rápidamente por todo el sustrato, lo que garantiza una distribución uniforme de la temperatura y evita el sobrecalentamiento local que podría provocar la sinterización y desactivación del catalizador. La transferencia de calor mejorada a través del sustrato también promueve la regeneración y acelera las reacciones catalíticas.
4. Resistencia superior al choque térmico
Ventaja: Los sustratos metálicos pueden soportar fluctuaciones repentinas de temperatura en el sistema de escape —como transiciones rápidas de conducción a alta velocidad al ralentí o durante la regeneración activa del DPF— sin daños estructurales.
5. Alta flexibilidad de diseño
Ventaja: Las láminas metálicas se pueden enrollar en varias formas (como secciones transversales cónicas o no circulares), lo que permite una mejor utilización del espacio de escape irregular y posibilita diseños de sistemas más compactos.
Desventajas y desafíos de los sustratos metálicos
1. Alto costo: el uso de materiales de aleación especiales y procesos de fabricación complejos —particularmente soldadura fuerte— hace que los sustratos metálicos sean significativamente más caros que los sustratos cerámicos.
2. Desafíos de adhesión del recubrimiento: Garantizar que la capa de lavado se adhiera firmemente a la superficie metálica manteniendo al mismo tiempo la durabilidad bajo intensos ciclos térmicos y vibraciones presenta un desafío técnico importante durante la producción.
3. Límites de oxidación a alta temperatura: aunque los sustratos metálicos ofrecen una excelente resistencia al calor, la exposición prolongada a temperaturas extremadamente altas puede provocar que la capa protectora de óxido se degrade, lo que lleva a la oxidación o pulverización del sustrato. Como resultado, su temperatura máxima de funcionamiento continuo generalmente sigue siendo inferior a la de los materiales cerámicos de primera calidad.
Escenarios de aplicación principales
Debido a las ventajas y limitaciones mencionadas anteriormente, los sustratos metálicos no son universalmente aplicables, pero funcionan excepcionalmente bien en áreas específicas donde sus resistencias se pueden aprovechar al máximo:
1. Catalizadores de motocicletas
Requisito: Los motores de motocicleta generan vibraciones intensas, tienen un espacio de instalación limitado y son muy sensibles al peso y a la contrapresión de escape.
Coincidencia: La alta resistencia, la naturaleza liviana, la resistencia a las vibraciones y el diseño flexible de los sustratos metálicos los convierten en un ajuste ideal para estas condiciones.
2. Catalizadores acoplados de forma cerrada
Requisito: Para lograr un rendimiento óptimo de las emisiones de arranque en frío, el catalizador se instala lo más cerca posible del colector de escape del motor. Esta zona experimenta temperaturas extremadamente altas y fuertes choques térmicos.
Coincidencia: La rápida capacidad de apagado por luz y la excelente resistencia al choque térmico de los sustratos metálicos los hacen ideales para aplicaciones de acoplamiento cercano, a menudo utilizados en combinación con un catalizador cerámico principal aguas abajo.
3. Coches deportivos y de alto rendimiento
Requisito: Estos vehículos exigen una alta potencia de salida (lo que requiere una contrapresión baja) y una respuesta rápida del acelerador.
Coincidencia: Las características de baja contrapresión de los sustratos metálicos ayudan a maximizar el rendimiento y la capacidad de respuesta del motor.
4. Catalizadores de oxidación diésel (DOC)
Requisito: Los motores diésel tienen temperaturas de escape relativamente bajas durante el arranque en frío; el DOC debe encenderse rápidamente para convertir HC y CO mientras genera NO₂ para respaldar la regeneración pasiva del DPF aguas abajo.
Coincidencia: Los DOC metálicos alcanzan su temperatura de funcionamiento más rápidamente, mejorando la eficiencia general del sistema de control de emisiones.
5. Geometría variable y catalizadores silenciadores integrados
Requisito: Aprovechando su flexibilidad estructural, los sustratos metálicos pueden integrar funciones catalíticas y silenciadoras o moldearse para optimizar el flujo de gases de escape.
