El conjunto soldado de catalizador de tres vías (TWC) es uno de los componentes principales de un sistema de escape de automóvil, y su proceso de fabricación y calidad afectan directamente el rendimiento de las emisiones, la seguridad y la vida útil del vehículo.
1.¿Qué es un conjunto soldado TWC?
Un conjunto soldado TWC no es un componente único sino un módulo integrado compuesto por múltiples piezas metálicas unidas entre sí mediante procesos de soldadura. Su objetivo principal es proporcionar un entorno de alojamiento e instalación estable y eficiente para los catalizadores de metales preciosos (platino, paladio, rodio).
Un conjunto soldado TWC típico suele constar de los siguientes elementos:
(1)Cubierta del catalizador: Normalmente una estructura de doble capa en la que la capa interna sostiene el sustrato del catalizador, mientras que la capa externa funciona como un escudo térmico, proporcionando aislamiento y protección.

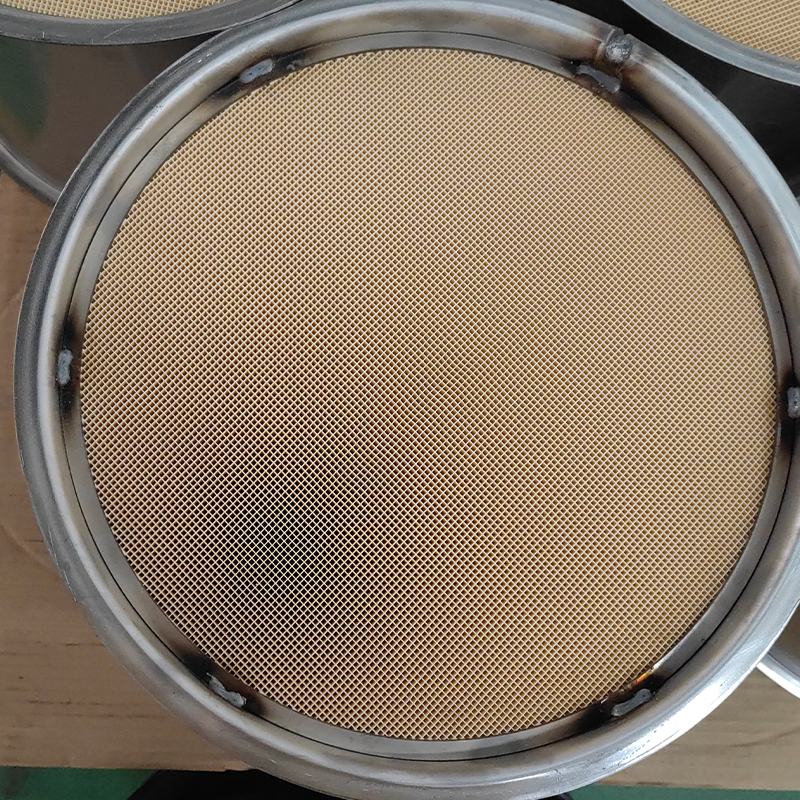

(2)Sustrato catalizador: Generalmente un soporte cerámico o metálico en forma de panal recubierto con material catalítico.
(3)Estera: Estera intumescente colocada entre el sustrato y la carcasa para proporcionar fijación, amortiguación y sellado, evitando daños al sustrato y fugas de escape.
(4) Tuberías de entrada/salida: Tuberías que conectan el colector de escape del motor al silenciador.
(5)Jugos de sensores de oxígeno: Bases utilizadas para instalar sensores de oxígeno aguas arriba y aguas abajo.
(6)Colgadores/soportes: Componentes utilizados para asegurar todo el conjunto del convertidor catalítico al chasis del vehículo.
Estos componentes se sueldan entre sí para formar un conjunto soldado TWC completo.
2.Principales procesos de soldadura
Debido a los materiales específicos utilizados en los conjuntos TWC (principalmente aceros inoxidables) y sus estrictos requisitos, los procesos de soldadura comúnmente utilizados incluyen:
(1)Soldadura con protección de gas
Soldadura MIG/MAG: El método de soldadura más utilizado, con alta eficiencia y gran adaptabilidad. El MIG pulsado se aplica a menudo para obtener soldaduras más limpias y con bajas salpicaduras. Es adecuado para costuras longitudinales de carcasas, costuras circunferenciales y soldadura de soportes.
Soldadura TIG: proporciona una alta calidad de soldadura y una buena apariencia, pero es menos eficiente. Se utiliza normalmente para juntas a tope de láminas delgadas y protuberancias de sensores de oxígeno donde los requisitos de sellado y apariencia son altos.
(2)Soldadura láser
Ventajas: Bajo aporte de calor, deformación mínima, velocidad de soldadura rápida, alta relación profundidad-ancho y alta capacidad de automatización.
Aplicación: Se utiliza cada vez más para la soldadura de costura longitudinal de carcasas TWC, sirviendo como una alternativa a los procesos MIG tradicionales para lograr una mayor productividad y calidad de soldadura.
(3)Soldadura por plasma
Similar a la soldadura láser, es un método de soldadura de alta–densidad energética y puede utilizarse como solución alternativa en determinadas aplicaciones.
(4)Soldadura por puntos de resistencia
Se utiliza principalmente para accesorios no sellados, como soportes y perchas.
3.Desafíos técnicos y requisitos básicos
(1)Hermeticidad: El requisito más fundamental y crítico. Cualquier pequeña fuga puede provocar:
Exceso de emisiones: Gases de escape no tratados que escapan directamente a la atmósfera.
Señales incorrectas del sensor de oxígeno: afectan el control de la relación aire–combustible, provocando un mayor consumo de combustible y una reducción del rendimiento del motor.
Ruido: Produce un sonido de fuga notable “silbido”.
(2)Control de deformación térmica: El calor de soldadura puede provocar la deformación de carcasas de paredes delgadas. La deformación excesiva puede afectar el ajuste de la instalación o provocar una presión desigual de la estera, dañando el sustrato cerámico. Se necesitan accesorios, secuencia de soldadura y parámetros de proceso adecuados para controlar la distorsión.
(3)Resistencia de la soldadura a alta temperatura y resistencia a la corrosión:
Las temperaturas de funcionamiento del TWC pueden alcanzar hasta 1000°C, lo que requiere que las soldaduras resistan la fatiga térmica y la oxidación a largo plazo.
Los gases de escape contienen elementos corrosivos como azufre y cloro, por lo que las soldaduras deben igualar la resistencia a la corrosión del metal base.
(4)Evitar el choque térmico al sustrato:
Los sustratos cerámicos son muy sensibles a los cambios repentinos de temperatura. El aporte excesivo o concentrado de calor durante la soldadura puede provocar microfisuras o roturas. Se requiere un control estricto del aporte de calor y de la velocidad de enfriamiento.
(5)Compatibilidad de materiales:
Los componentes TWC suelen utilizar aceros inoxidables especiales (como 409L, 439, 441). Los materiales de relleno deben coincidir con las propiedades del metal base para garantizar la resistencia mecánica de la soldadura y la resistencia a la corrosión.
4.Control de Calidad e Inspección
Para garantizar la confiabilidad de los conjuntos soldados TWC, se realizan inspecciones estrictas durante la producción:
(1)Inspección visual en línea: los sistemas de cámaras automatizadas verifican la apariencia de la soldadura para detectar socavaduras, salpicaduras, concavidades y otros defectos.
(2)Prueba de estanqueidad:
Espectrometría de masas con helio: proporciona detección de fugas de alta precisión y normalmente se utiliza para pruebas de laboratorio o muestreo.
Método de caída de presión: se utiliza más comúnmente en líneas de producción presurizando el conjunto y monitoreando los cambios de presión para determinar fugas.
(3)Inspección dimensional: se realiza con medidores o CMM para garantizar que las dimensiones clave de la instalación cumplan con las especificaciones de diseño.
(4) Ensayos no destructivos:
Inspección de rayos X: se utiliza para detectar defectos internos de soldadura, como porosidad, inclusión de escoria o penetración incompleta.
(5)Pruebas destructivas:
Análisis metalográfico: corte y examen de la microestructura de la soldadura para evaluar la calidad de la soldadura.
Pruebas mecánicas: evaluación de la resistencia de la soldadura, la tenacidad y las propiedades mecánicas relacionadas.
5. Tendencias de desarrollo
(1)Automatización e inteligencia: el uso extensivo de robots de soldadura y líneas automatizadas mejora la eficiencia y la consistencia. La integración de visión artificial y sensores permite la monitorización en tiempo real y el control de soldadura adaptativo.
(2)Diseño liviano y compacto: Adopción de aceros inoxidables más delgados y de alto rendimiento y diseños estructurales optimizados para reducir el peso y ahorrar espacio.
(3)Nuevas tecnologías de soldadura: creciente aplicación de la soldadura láser y la soldadura híbrida láser–arco para una mayor eficiencia y calidad.
(4)Diseño modular: Integración de TWC con GPF, silenciadores y otros componentes en una sola unidad soldada, formando módulos de postratamiento de gases de escape más complejos.
